Electrodos Desechables ECG vs EMG: Diferencias Clave en Diseño y Función
En el cuerpo humano, todo funciona a través de una compleja red de señales eléctricas. Estos permiten la coordinación y regulación en orden superior para diversas actividades esenciales. Para comprender procesos tan complejos, los médicos utilizan pruebas electrofisiológicas como herramientas de diagnóstico. Entre ellos, los estudios de ECG y EMG son dos de las técnicas más importantes que evalúan la actividad cardíaca y muscular. Para ambas técnicas son fundamentales los electrodos especializados que desempeñan un papel de interfaz vital en la transmisión de las señales eléctricas del cuerpo a los equipos de diagnóstico.
El artículo presenta una comparación entre los electrodos desechables de ECG y EMG según el diseño, la composición del material y las consideraciones críticas involucradas en la captura efectiva de datos con fines de diagnóstico y al mismo tiempo garantizar la comodidad del paciente.
Electrodos de ECG: revelando la sinfonía eléctrica del corazón
La electrocardiografía, apoyándose en el diagnóstico de enfermedades cardiovasculares, permite registrar la actividad eléctrica del corazón y proporciona información importante sobre su ritmo, conducción y posibles anomalías.

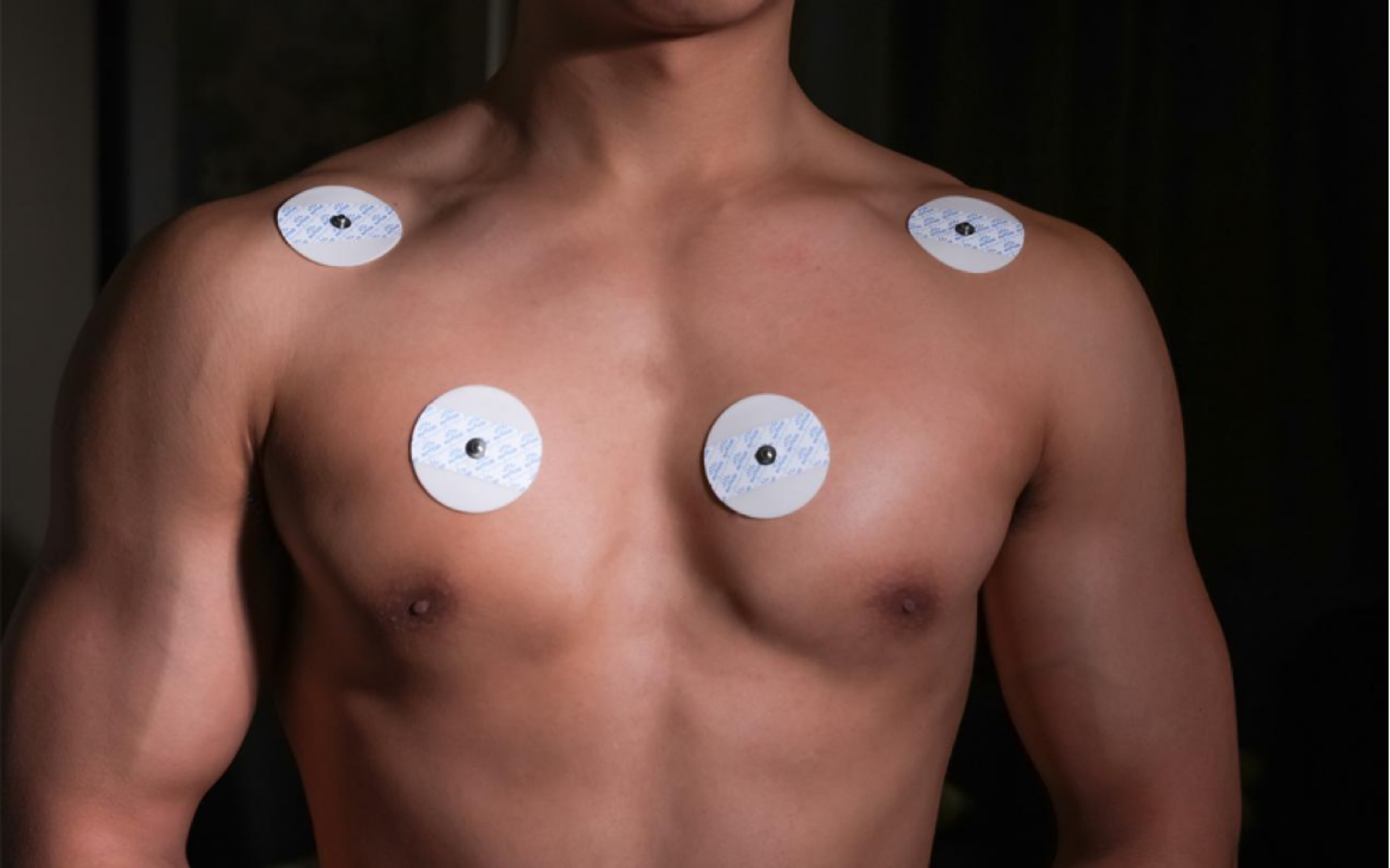

Electrodos de ECG Ubicación: Cartografía del paisaje cardíaco
Los electrodos de ECG se colocan en el cuerpo de tal manera que puedan capturar la actividad eléctrica completa desde diferentes perspectivas. La configuración más común es el ECG de 12 derivaciones, que requiere colocar 10 electrodos en el cuerpo de la siguiente manera:
-Pecho (Derivaciones Precordiales):V1-V6
-Extremidades (Conductores de extremidades):RA, LA, RL, LL
Esto proporciona muchos puntos de vista eléctricos del corazón y permite a los profesionales sanitarios evaluar su función desde múltiples ángulos.

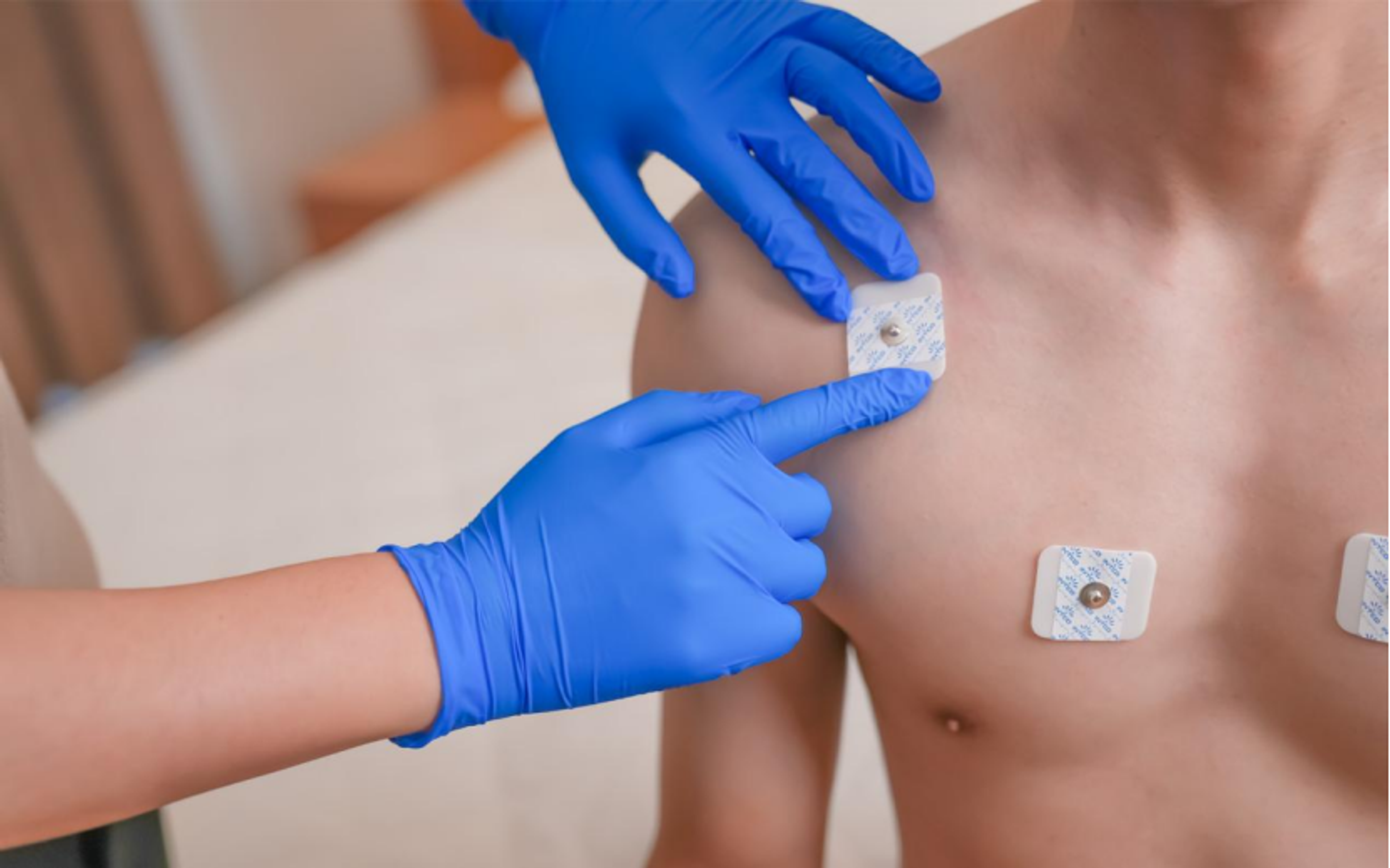

Electrodos de ECG Composición del material: equilibrio entre conductividad, adherencia y comodidad
Los electrodos de ECG desechables están diseñados con múltiples capas, cada una optimizada para su rendimiento:
-Gel conductor:Generalmente consiste en una capa de plata/cloruro de plata Ag/AgCl, que proporciona el puente crítico en la transmisión de señales eléctricas, permitiendo así una conductividad estable.
-Capa adhesiva: Esto garantiza que el electrodo permanezca conectado durante el monitoreo, proporcionando una conexión segura resistente al movimiento o al sudor, mientras que la irritación de la piel es mínima.
-Material de respaldo: Materiales como espuma, tela no tejida o papel microporoso brindan soporte y transpirabilidad para evitar fugas de gel y mejorar la comodidad durante el uso prolongado.

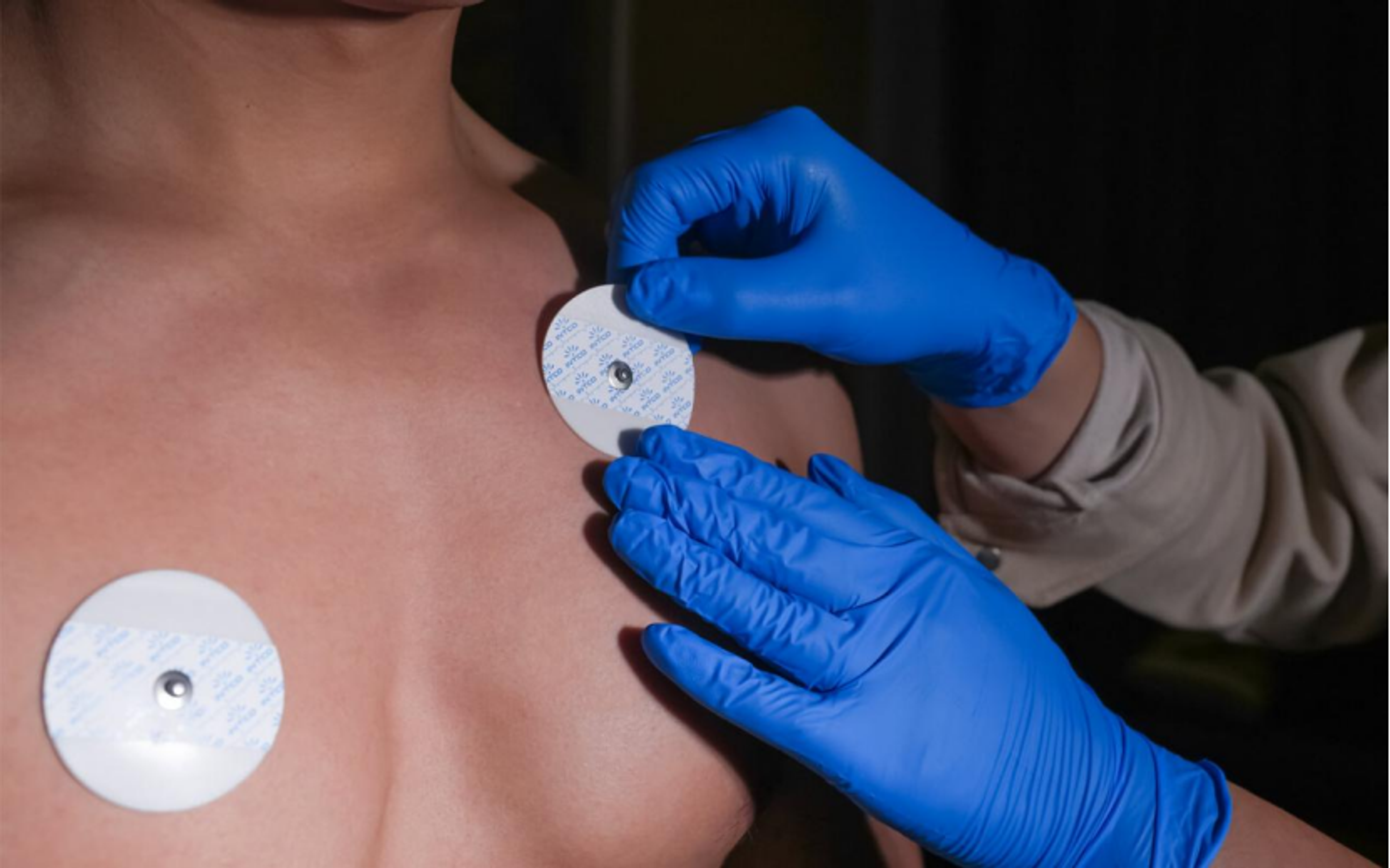

Electrodos de ECG Consideraciones de diseño: optimización de la adquisición de señales y la experiencia del paciente
El diseño de los electrodos de ECG es un equilibrio entre la calidad de la señal y la comodidad para el paciente. Las principales consideraciones son las siguientes:
-Tamaño y forma del electrodo:Los electrodos más pequeños pueden captar señales más débiles, mientras que los electrodos más grandes proporcionan señales más fuertes pero son incómodos.
-Fuerza adhesiva: Se utilizan adhesivos fuertes para una colocación segura, pero el material no debe ser demasiado agresivo como para causar irritación de la piel.
-Composición del gel:Se prefiere el gel Ag/AgCl por su alta conductividad y propiedades hipoalergénicas que minimizan las reacciones cutáneas.
-Transpirabilidad:La transpirabilidad evita la maceración de la piel durante el seguimiento a largo plazo, especialmente con electrodos de espuma y papel microporoso.
Electrodos EMG: desentrañando los susurros musculares
La electromiografía (EMG) se centra en registrar la actividad eléctrica generada por las fibras musculares. Los electrodos EMG desechables son esenciales para capturar señales musculares sutiles, lo que permite evaluaciones precisas de la función muscular y la detección de trastornos neuromusculares.
Electrodos EMG Colocación: localización de uniones neuromusculares
Los electrodos EMG se pueden utilizar en la superficie de la piel o directamente en el músculo:
-EMG de superficie: Se colocan electrodos no invasivos en la piel sobre los músculos objetivo, lo que resulta útil para evaluaciones musculares generales y para detectar anomalías graves.
–EMG con aguja:Los electrodos invasivos insertados directamente en el tejido muscular proporcionan una medición más localizada y precisa de la actividad de las fibras musculares, especialmente útil para diagnosticar trastornos neuromusculares específicos.
Electrodos EMG Composición del material: equilibrio de la fidelidad de la señal y minimización del impacto invasivo
Los materiales para la fabricación de electrodos están sujetos a un equilibrio explícito entre la calidad de la señal de salida y la incomodidad personal, lo que se aplica con mayor fuerza cuando se habla de electrodos de aguja:
-Electrodos de aguja:Las agujas finas comúnmente fabricadas de acero inoxidable o platino y, a veces, recubiertas de teflón registran la actividad de las fibras musculares individuales. El calibre y el diseño de la aguja afectan tanto a la precisión en la adquisición de señales como a la comodidad del paciente.
-Electrodos de superficie:Los electrodos de superficie son como los electrodos de ECG, pero con geles conductores, adhesivos y, a veces, adhesivos más fuertes que pueden mantener un buen contacto durante las contracciones musculares.
Comparación de electrodos desechables de ECG y EMG: una comparación directa
Si bien los electrodos de ECG y EMG son indispensables en el diagnóstico, su diseño, uso previsto y composición del material son muy diferentes debido a las dos características diferentes de la señal que emanan del corazón y los músculos.
| Característica | Electrodos de ECG | Electrodos EMG |
|---|---|---|
| Propósito | Monitorización de la actividad cardíaca | Evaluación de la actividad muscular |
| Colocación | Superficie de la piel (pecho, extremidades, espalda) | Superficie de la piel (EMG de superficie) o directamente en el músculo (EMG con aguja) |
| Composición del material | Gel conductor (Ag/AgCl), adhesivo, material de soporte (espuma, tela, papel) | Electrodos de aguja (acero inoxidable, platino, recubiertos de teflón), electrodos de superficie (similares a los electrodos de ECG, adhesivos potencialmente más fuertes) |
| Consideraciones de diseño | Claridad de señal, adherencia, comodidad, transpirabilidad | Especificidad de la señal, tolerancia del paciente (electrodos de aguja), estabilidad, amplificación de la señal. |
INTCO Medical: Liderando el camino en el diseño de electrodos
Médico INTCO Dispone de un amplio portafolio de productos de todas las categorías. Le da prioridad a consumibles médicos, equipos sanitarios y productos para el cuidado de fisioterapia. Los usos de sus productos se pueden extender a instituciones médicas, centros de atención a personas mayores, hogares e industrias en materia de seguridad. La amplia gama de electrodos de INTCO Medical también incluye:
-Electrodos de ECG de espuma médica INTCO: Médico INTCO Electrodos de espuma para ECG están hechos de espuma de grado médico con sensores AG/AGCl, adecuados para monitorización a corto y largo plazo en UCI y anestesia.
-Electrodos de ECG no tejidos desechables médicos INTCO: Electrodos suaves y transpirables para monitorización a largo plazo de hasta 72 horas, recomendados para pieles sensibles y en casos de UCI.
-Electrodos de ECG de microporos desechables médicos INTCO: Suave y transpirable, utilizado en pieles sensibles.
-Electrodos ECG de cinta médica INTCO: Para pieles sensibles, fabricado con cinta transpirable; Estos se utilizan generalmente durante las pruebas de esfuerzo y la monitorización Holter.
La importancia de los diseños de electrodos especializados
Las diferencias entre los electrodos desechables de ECG y EMG reflejan la naturaleza distinta de las señales eléctricas para las que están diseñados. INTCO Medical, un fabricante líder mundial de suministros médicos desechables, comprende el papel fundamental que desempeñan los productos confiables y de alta calidad en diagnósticos precisos y experiencias positivas para los pacientes.
